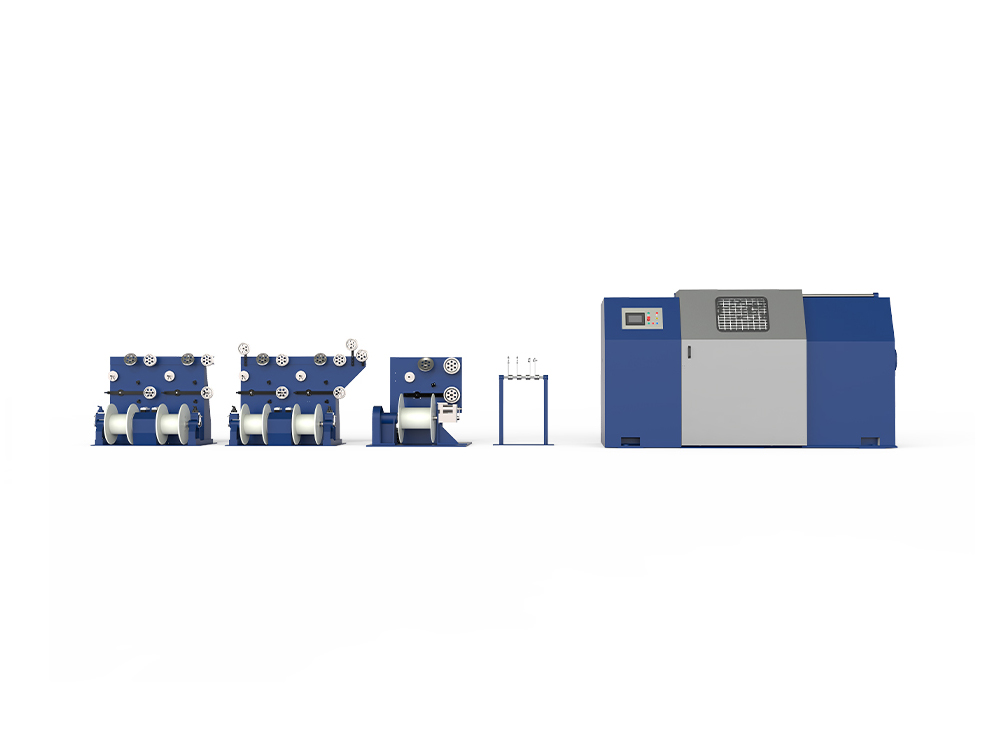

1 range faixa de diâmetro de fio adaptável: 1-3mm
2、Velocidade: max1200tpm
3 range faixa de passo: 70-140mm
4、Precisão de tensão:±5%
5、Precisão de contagem do medidor: ±0,5%
1 range faixa de diâmetro de fio adaptável: 1-3mm
2、Velocidade: max1200tpm
3 range faixa de passo: 70-140mm
4、Precisão de tensão:±5%
5、Precisão de contagem do medidor: ±0,5%
Um linha de produção de isolamento físico de espuma foi desenvolvido especificamente para cabos onde a integridade do sinal e a baixa perda dielétrica são requisitos críticos. Umo contrário da formação de espuma química, a formação de espuma física injet...
READ MOREO enrolamento e o desenrolamento do cabo referem-se às duas operações opostas de enrolamento que movem o condutor ou o cabo acabado para dentro e para fora de bobinas, bobinas e tambores ao longo de uma linha de produção. O pay-off desenrola o material de um carretel ...
READ MOREO processo de fabricação de cabos é um fluxo de trabalho industrial em vários estágios que transforma condutores brutos de cobre ou alumínio em produtos de fio acabados e isolados, prontos para aplicações elétricas, de dados ou mecânicas. Desde trefilagem e torci...
READ MORE
A máquina de cabeamento de torção única é um equipamento chave especialmente projetado para a produção de cabos LAN. É usado principalmente para realizar a torção geral de quatro pares trançados de...
See Details
A Máquina Torcedora de Pares com Backtwist é um equipamento chave especialmente projetado para a produção de cabos LAN. É usado principalmente para torcer dois fios de núcleo isolados de acordo com...
See Details
A máquina de cabeamento com Backtwist é adequada para operações de cabeamento de vários tipos de cabos, incluindo cabos de alimentação, cabos flexíveis, cabos de controle e cabos marítimos. Para li...
See Details
A Enroladora de Malha é um equipamento fundamental para garantir o enrolamento de cabos eficiente e de alta qualidade. Seu desempenho afeta diretamente a qualidade da embalagem, o armazenamento e a...
See Details
A Rebobinadeira é adequada para rebobinar vários tipos de cabos, incluindo cabos de alimentação, cabos de comunicação e cabos de controle. Ele pode lidar com diferentes especificações e materiais d...
See Details
A máquina adota um sistema de controle de circuito fechado de motor CA, suportando ajuste de tensão dinâmica de 10-500N, adequado para especificações de bobina de φ500-φ1250mm, compatível com cobre...
See DetailsQual é o princípio de funcionamento do Máquina de cabeamento de dupla torção ?
Princípio de funcionamento de torção dupla
1. Estrutura de torção de camada dupla: A máquina possui dois sistemas de torção acionados de forma síncrona. Cada condutor é primeiro torcido na direção direta e depois torcido uma segunda vez na mesma direção ou na direção oposta, obtendo uma estrutura composta de "pré-torção-dupla torção".
2. A direção da torção cruzada melhora o desempenho elétrico: O arranjo alternado da primeira torção (torção S) e da segunda torção (torção Z) torna a interação entre os condutores mais uniforme, reduzindo a diafonia do sinal e melhorando a resistência à tração.
3. Controle de tensão e passo de alta precisão: A tensão (± 5%) e o passo (70-140 mm) são monitorados em tempo real por um PLC e servo motor para garantir torção consistente em cada núcleo, garantindo a consistência mecânica e elétrica do cabo.
4. Adaptável a vários diâmetros de fio: Projetado para cobrir diâmetros de fio de 1-3 mm, pode completar torção dupla de núcleos finos a grossos em uma passagem, atendendo às necessidades de cabos Cat5e, Cat6 e cabos de velocidade ainda mais alta.
| Ponto-chave | Descrição |
| Torção de dois estágios | A máquina contém dois sistemas de torção sincronizada: o primeiro realiza uma preliminar (pré-torção) em cada condutor, e o segundo completa uma segunda torção no mesmo fio, obtendo uma estrutura de “torção dupla de passagem única”. |
| Torção na direção transversal (S-Z) | A primeira torção (direção S) e a segunda torção (direção Z) são intercaladas, o que melhora a uniformidade do sinal, reduz diafonia e aumenta a resistência mecânica. |
| Controle preciso de tensão e passo | O PLC e os servomotores monitoram continuamente a tensão (±5%) e o passo (70-140 mm) para garantir um torque consistente para cada fio. |
| Compatibilidade com amplo diâmetro de fio | Projetado para diâmetros de fio de 1 a 3 mm, permitindo uma única configuração para lidar com condutores finos e grossos para cabos Cat5e, Cat6 e cabos de alta velocidade. |
Quanto uma máquina de cabeamento de dupla torção melhora a eficiência da produção em comparação com uma máquina de torcer tradicional?
Melhoria da eficiência da produção
1. Comparação de capacidade: A máquina de torção dupla pode atingir uma velocidade de cabeamento de 120-170 m/min (com base em um passo de 100 mm), enquanto a máquina de torção simples tradicional atinge apenas 45-60 m/min, representando um aumento de eficiência de aproximadamente 2-3 vezes.
2. Aumento de produtividade: Em comparação com as máquinas de torção tubular tradicionais, a máquina de torção dupla pode aumentar a eficiência da produção em 4,5 vezes, completando o torcimento de mais fios no mesmo período de tempo.
3. Confiabilidade de operação em alta velocidade: Utilizando acionamento síncrono de motor duplo e controle servo, mantém a sincronização de velocidade e tensão, evitando flutuações de qualidade causadas por variações de velocidade e alcançando saída de alta qualidade em altas velocidades.
4. Economia de energia e vantagens de espaço: A estrutura mecânica eficiente reduz o consumo de energia, e o equipamento ocupa apenas cerca de 10.000 m², adequado para o layout espacial de linhas de produção de médio a grande porte, melhorando ainda mais a utilização geral da capacidade.
| Métrica de comparação | Máquina de torcer tradicional | Máquina de cabeamento de dupla torção |
| Eficiência de torção | Torção de estágio único, saída limitada | Torção de duplo estágio realizada em uma passagem, ambas as torções sincronizadas |
| Multiplicador de capacidade geral | Capacidade básica de máquinas de torcer tubulares convencionais | Capacidade aumentada em 4,5× com tecnologia de dupla torção |
| Velocidade Máxima | -600-800rpm (torção única) | Até 1.500 rpm (torção dupla) |
| Torções por minuto | -600tpm | Até 1.200 tpm (máximo 1.700 tpm) |
Uma máquina de cabeamento de torção dupla pode trançar simultaneamente cabos multinúcleos?
1. Alimentação Simultânea de Múltiplos Condutores: A máquina está equipada com um sistema de alimentação multicanal, capaz de alimentar simultaneamente de 6 a 12 condutores, conseguindo torção dupla simultânea de múltiplos núcleos em uma única alimentação.
2. Adaptabilidade multinúcleo da tecnologia de torção dupla: O sistema de torção da máquina de torção dupla pode realizar torção de camada dupla em cada condutor separadamente e, em seguida, realizar torção geral no mesmo fio central, garantindo que cada núcleo do cabo multinúcleo tenha a mesma torção e tensão.
3. Aplicável a cabos de rede de alto desempenho: Esta tecnologia tem sido amplamente utilizada em cabos de controle de automação industrial Cat5e, Cat6 e de alta velocidade, atendendo aos requisitos de produtos multi-core com integridade de sinal e resistência mecânica extremamente altas.
4. Capacidades flexíveis de personalização: Através do ajuste de parâmetros de software, ele pode alternar rapidamente de acordo com diferentes números de núcleo, diâmetros de fio e requisitos de torção, alcançando "uma máquina para usos múltiplos" e reduzindo significativamente o investimento em equipamentos e custos de depuração.
| Recurso | Descrição |
| Alimentação síncrona de múltiplos fios | Equipado com canais de alimentação multivias, permitindo a introdução simultânea de 6 a 12 condutores para torção multipolar. |
| Capacidade de dupla torção multinúcleo | A máquina de torção dupla de fio de núcleo múltiplo de 1600 mm pode manusear fios ≥0,12 mm e realizar torção dupla em todos os núcleos em uma única operação. |
| Controle de tensão e torção de alta precisão | Usa dispositivos de tensão de partículas magnéticas ou molas mecânicas e direções de torção selecionáveis para manter a tensão e a torção uniformes em todos os núcleos durante o processamento simultâneo. |
| Adequado para cabos LAN e industriais de última geração | Amplamente aplicado a cabos de controle Cat5e, Cat6 e automação industrial, atendendo a sinais rigorosos - integridade e mecânica - requisitos de força. |
Perguntas frequentes (FAQ)
Q1: Quais são o consumo de energia e os efeitos de economia de energia da máquina de cabeamento DoubleTwist?
R: Em comparação com as máquinas de torcer tradicionais, a estrutura de dupla torção reduz significativamente o consumo de energia e os custos operacionais.
Q2: Quais indústrias são mais adequadas para usar a máquina de cabeamento DoubleTwist?
R: Adequado para produtos que exigem encordoamento multifilamentos de alta qualidade, como cabos de alimentação, cabos ópticos de comunicação, cabos de aço de alta resistência aeroespacial e chicotes elétricos automotivos.
Q3: Quais são as principais vantagens competitivas da Zhangjiagang Dachen Machinery?
R: Fundada em 1997, com um histórico de P&D e um valor de produção anual superior a 50 milhões de RMB; a empresa é uma empresa nacional de alta tecnologia com certificação do sistema de qualidade ISO9001:2008; engenheiros seniores representam mais de 20% da equipe de P&D, permitindo o autodesenvolvimento de todo o processo, desde a estrutura mecânica até o sistema elétrico.
Q4: A Dachen Machinery pode fornecer equipamentos de produção de cabos não padronizados personalizados?
R: A empresa se concentra no "autodesenvolvimento de todo o processo, desde a estrutura mecânica até o sistema elétrico", permitindo rápida entrega e fornecimento de serviços personalizados não padronizados, adaptados às necessidades do cliente.
